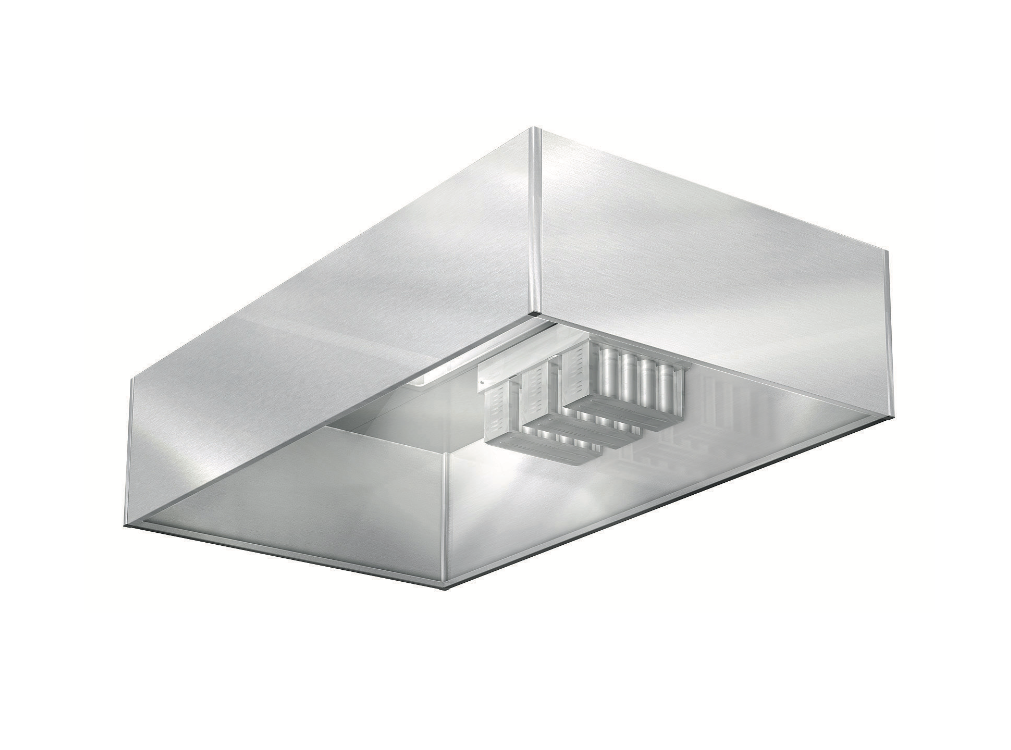

Styrluftskåpa AE

Kökskåpa över utrustning som avger fett. Särskilt lämplig över kombiugnar.

  • Fabriksmonterad kåpa med styrluft och frånluft
  • Styrluft för ökad osuppfångningsförmåga
  • Högeffektiva cyklonfilter för ökad brandsäkerhet och enklare rensning av frånluftskanaler
  • Sidor i rostfri stålplåt
  • Infälld LED-belysning i täthetsklass IP 65
  • Tillbehör: UV-ljusrening och brandsläcksystem

Vill du veta mer om produkten?

Funktion

Förorenad luft sugs upp i kåpan och styrluft, i samverkan med frånluften, tvingar ångorna och röken mot de effektiva cyklonfiltren. Den filtrerade luften förs bort i frånluftskanalen.

Infälld belysning

Belysningsarmaturen är helt infälld och godkänd i täthetsklass IP 65, vilket innebär att den är dammtät och spolbar. Armaturen är försedd energi-snål LED-belysning (2000, 4000 och 5000 lumen). Belysningens ljustemperatur är 4000 K och med ett färgåtergivningsvärde RA(CRI) på 90.

Armaturen är utrustad med 2 m skarvsladd med kontakt för enkel vidarekoppling. Snabbt montage med endast en inkopplingspunkt. Armaturens längd och effekt är 710 mm / 18 W, 1310 mm / 36 W och 1610 mm / 45 W. Drivdon är utrustad med stöd för Dali.

Konstruktion

Kåpan tillverkas i valfritt antal sidor och levereras fabriksmonterad.

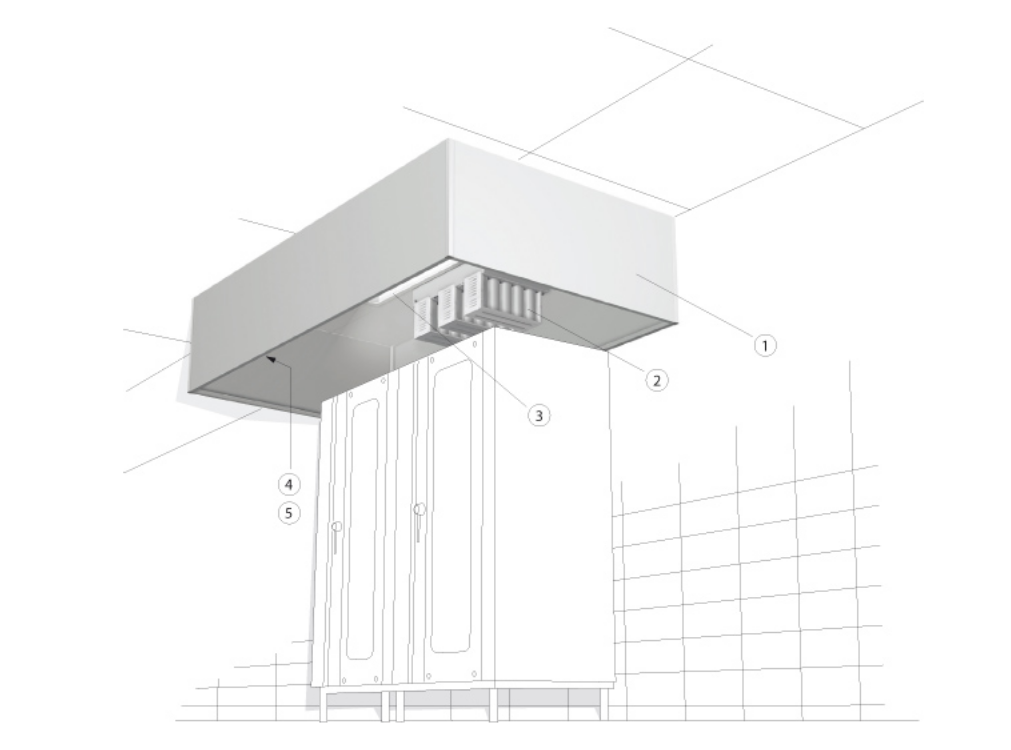

  1. Sidor i borstad rostfri stålplåt
  2. Cyklotec cyklonfilter med spjäll och mätuttag
  3. Infälld LED-belysning, täthetsklass IP 65
  4. Styrluftspridare med spjäll och mätuttag
  5. Öppning där styrluft tillförs

Infälld LED-belysning i täthetsklass IP 65 är standard i våra kåpor.

Mått

Kåpans standardhöjd H = 550 mm eller 350 mm, går även att få med andra mått.

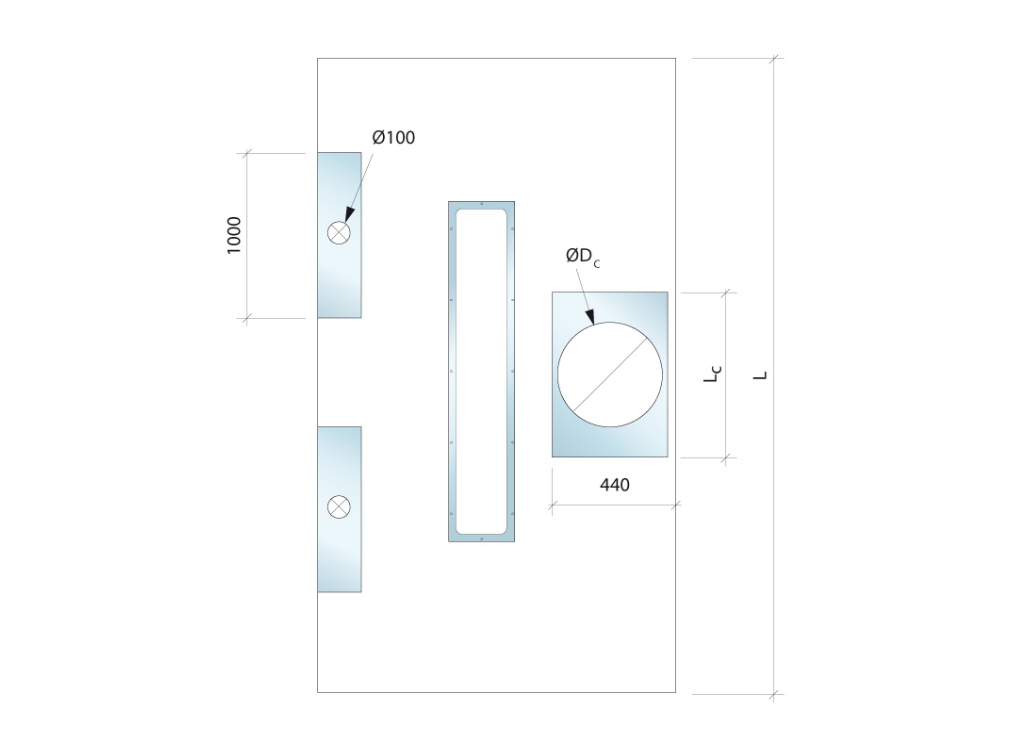

Längd och bredd kan väljas fritt. Om längd x bredd är större än 3000x1800 mm, levereras kåpan i två eller flera moduler. Anslutningarna för styr- och frånluft har nippelstos med gummiringstätning. Styrluftspridarnas bredd är 1000 mm och dess anslutning är Ø100 mm.

Styrluft

Styrluftsflöde: 7 - 15 l/s per styrluftspridare. Ljudnivån är mindre än 25 dB(A) i hela flödesområdet.

h = täckmantelns höjd
H = kåpans höjd
B = kåpans bredd
L = kåpans längd
ØDC = diameter frånluftsanslutning
LC = filterhusets längd

Frånluft

Antal filterkassetter i cyklonfilter Cyklotec bestäms av frånluftsflödet. För effektiv avskiljning rekommenderas ett tryckfall över Cyklotec på minst 20 Pa, vilket motsvarar det lägre frånluftsflödet i tabellen nedan. Vid det högre luftflödet är tryckfallet 80-90 Pa.

Frånluft l/s Antal filterkassetter ØDC mm LC mm
60 - 150 1 250 295
120 - 250 2 315 400
170 - 340 3 400 620
215 - 430 4 400 840
250 - 520 5 400 1060

Specifikation

AE–4–2400x1200x550–2x100–1x400+30 l/s–500 l/s.

Förslag till beskrivningstext

Styrluftskåpa AE av fabrikat Acticon med sidor i borstad rostfri stålplåt. Styr- och frånluft samt infälld LED-belysning i täthetsklass IP 65. Styr- och frånluftsanslutningar med spjäll och mätuttag. Cyklotec cyklonfilter med 100% avskiljning av partiklar; 7 µm vid rek. flöde och 9 µm vid halverat flöde. Täckmantel från överkant kåpa till rumstak.

Antal sidor 4
Längd i mm 2400
Bredd i mm 1200
Höjd i mm 550
Styrluftsanslutning: antal x diameter 2x100
Frånluftsanslutning: antal x diameter 1x400
Styrluft i l/s +30 l/s
Frånluft i l/s 500 l/s
