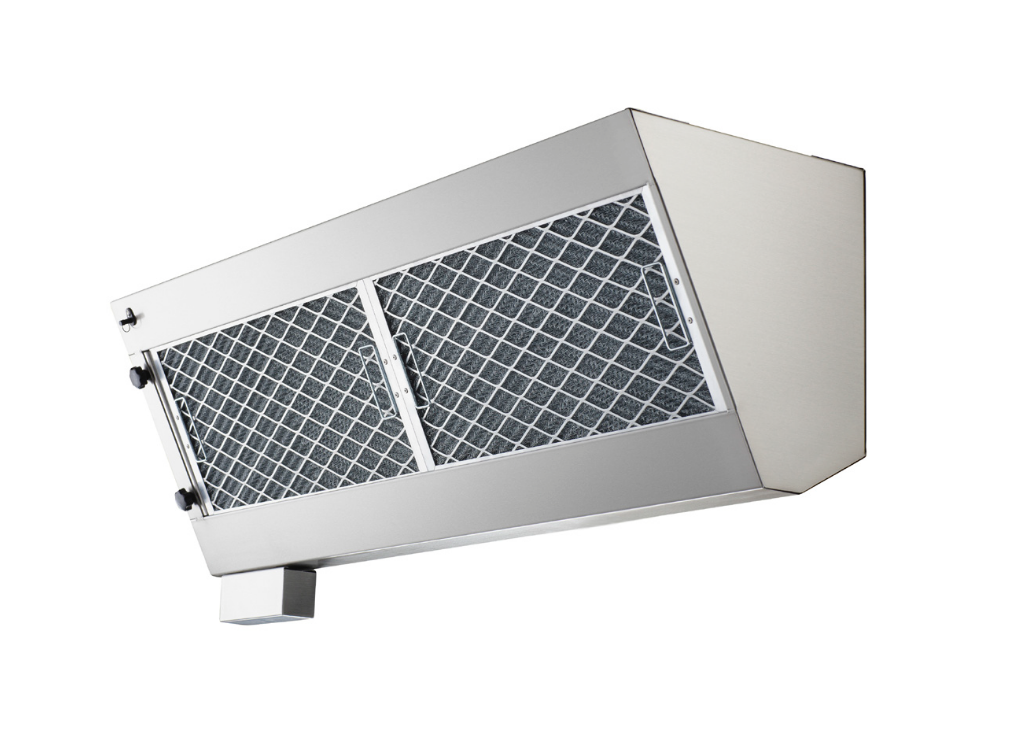

Filterhus FHV och FHC

Filterenhet med trådnätsfilter eller flamskyddsfilter.

  • Används ofta i de kökskåpor som levereras omonterade
  • Kan beställas separat för montage i platsbyggda specialkåpor
  • Finns i tolv storlekar med modeller för montage i tak eller på vägg

Vill du veta mer om produkten?

Utförande

Filterhusen är tillverkade i mattborstad rostfri stålplåt och levereras med motfläns för enkel montering mot kanal. De är försedda med spjäll och mätuttag för injustering av luftflöden.

Filterhuset är utrustat med en praktisk täcklist som säker- ställer att filtret sluter tätt mot huset och förhindrar läckage av förorenad luft. Fett och kondens samlas upp i en kondensbehållare. Behållare och filter demonteras enkelt för rengöring i diskmaskin.

Olika filter

Filtren finns i storlekarna 500 x 250 och 500 x 500 mm. Samtliga filter har skyddsgaller och fällbara handtag för enkel hantering vid rengöring.

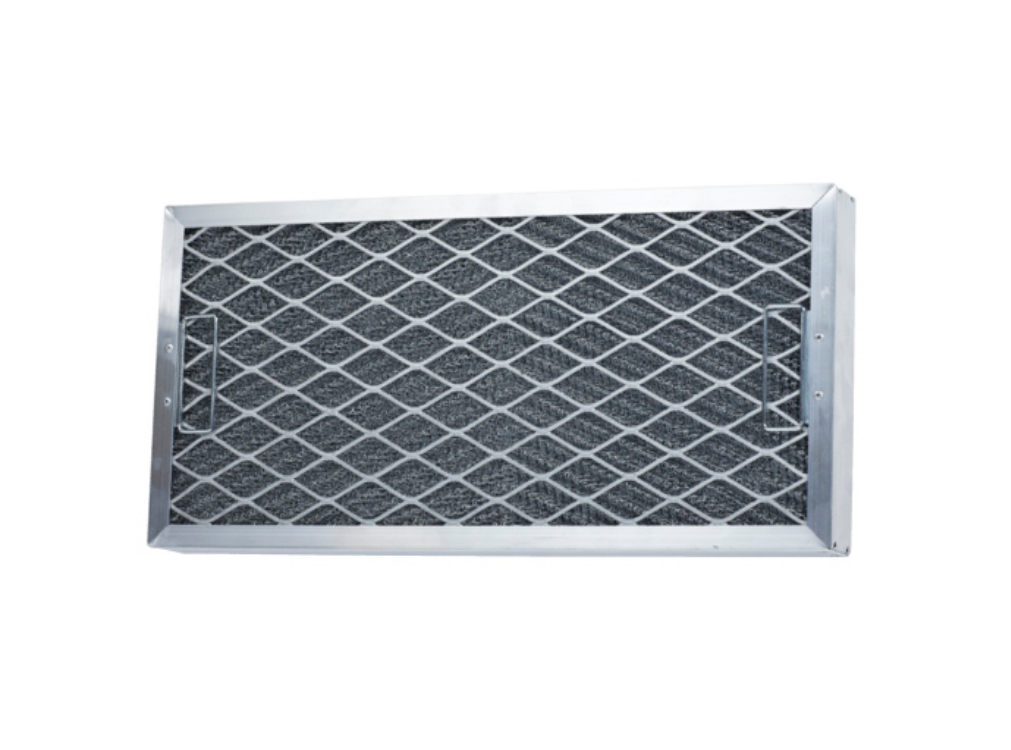

Trådnätsfilter: Filtret består av en ram i aluminium med fyllning av stickad galvaniserad tråd som effektivt avskiljer fett och kondens ur ventilationsluften. Typ A är 50 mm och B är 25 mm tjockt.

Flamskyddsfilter F: Filtrets lameller förhindrar spridning av brand. Det är uppbyggt av en ram och lameller i rostfri plåt och en stickad matta av rostfri tråd. Filtret är 35 mm tjockt

Samtliga filter har fällbara handtag för praktisk hantering.

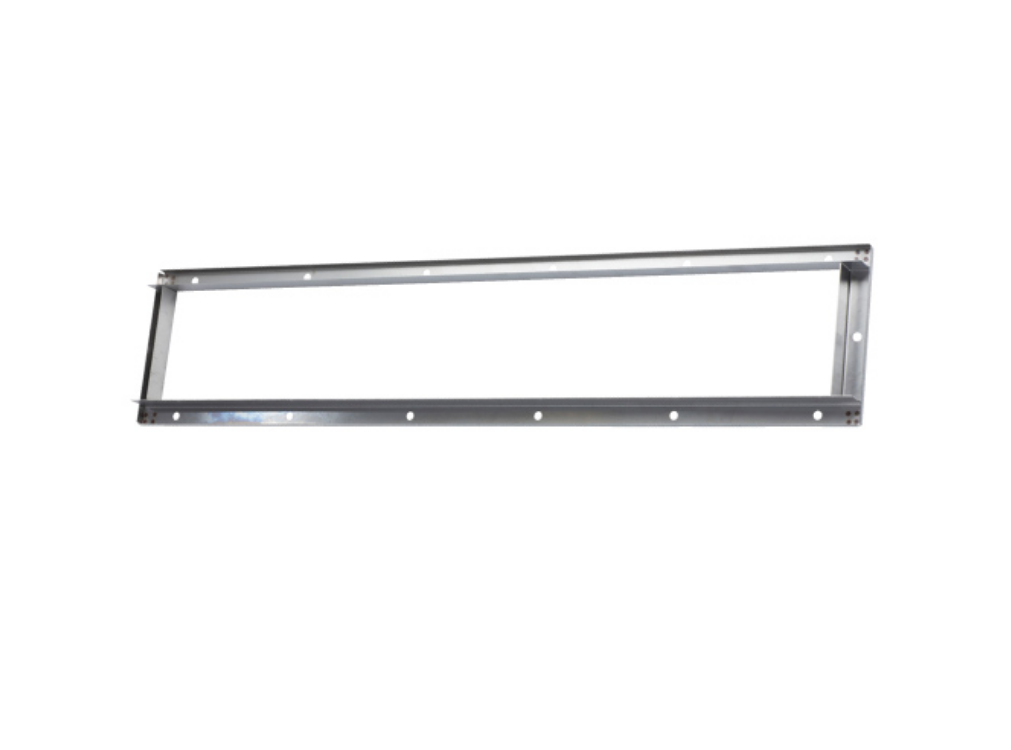

Motflänsen monteras på frånluftskanalen och fixeras mot filterhuset.

Modeller

FHV: Monteras mot vägg eller kåpsida
FHC: Monteras centralt i kåpan

Mått

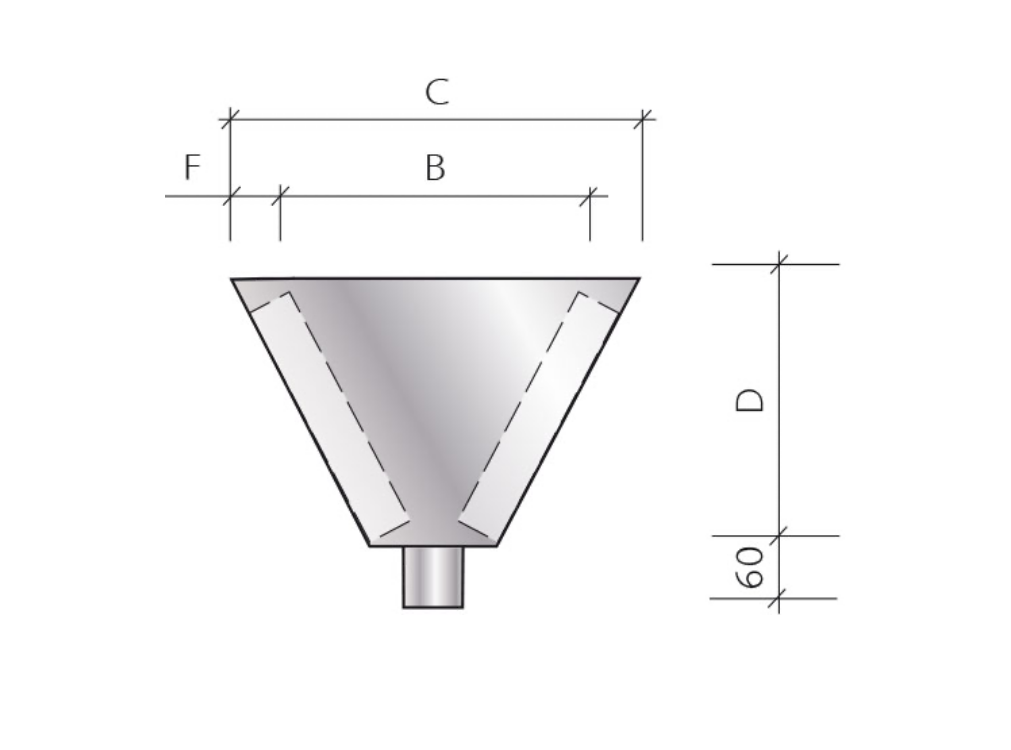

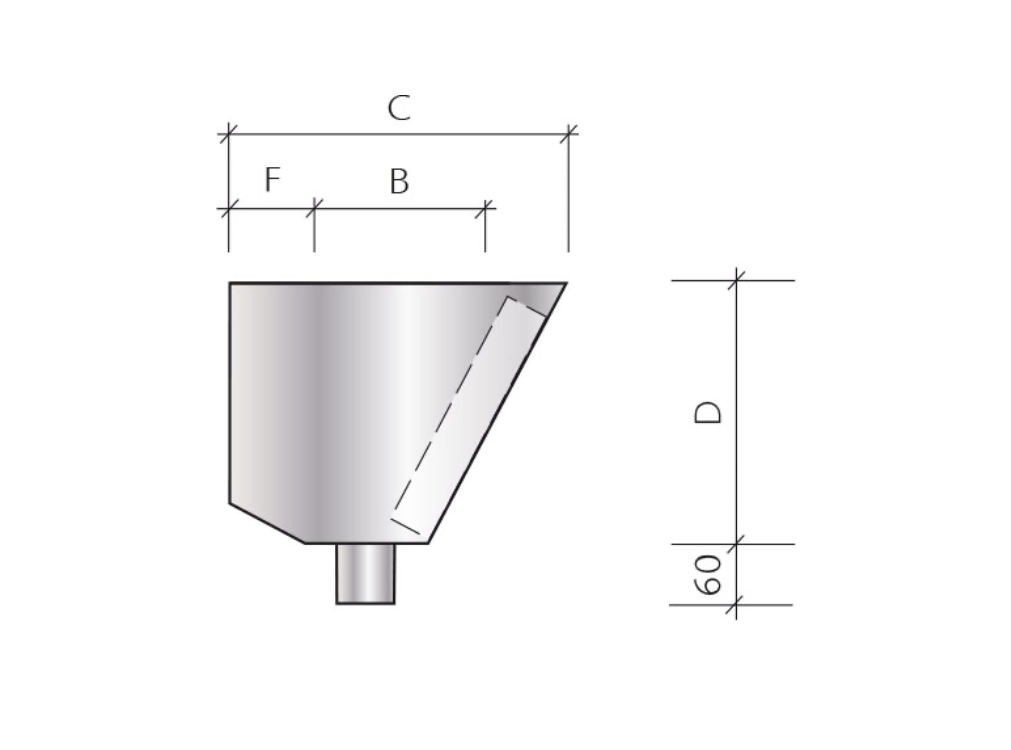

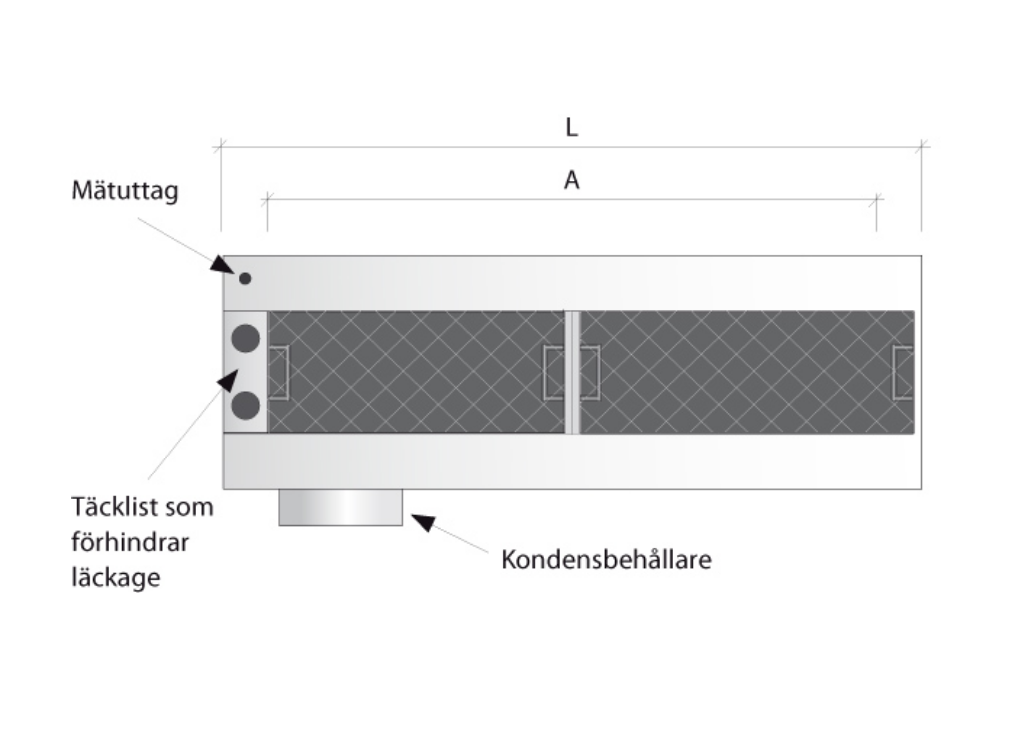

Filterhusens mått framgår av figurer och nedanstående tabeller. För enkelt montage av motfläns och filterhus ska den anslutande kanalens utvändiga mått vara AxB. Som alternativ till rektangulär anslutning kan filterhuset levereras med cirkulär stos.

Filterhus FHV monteras mot vägg.

Filterhus FHC monteras centralt i kåpans tak

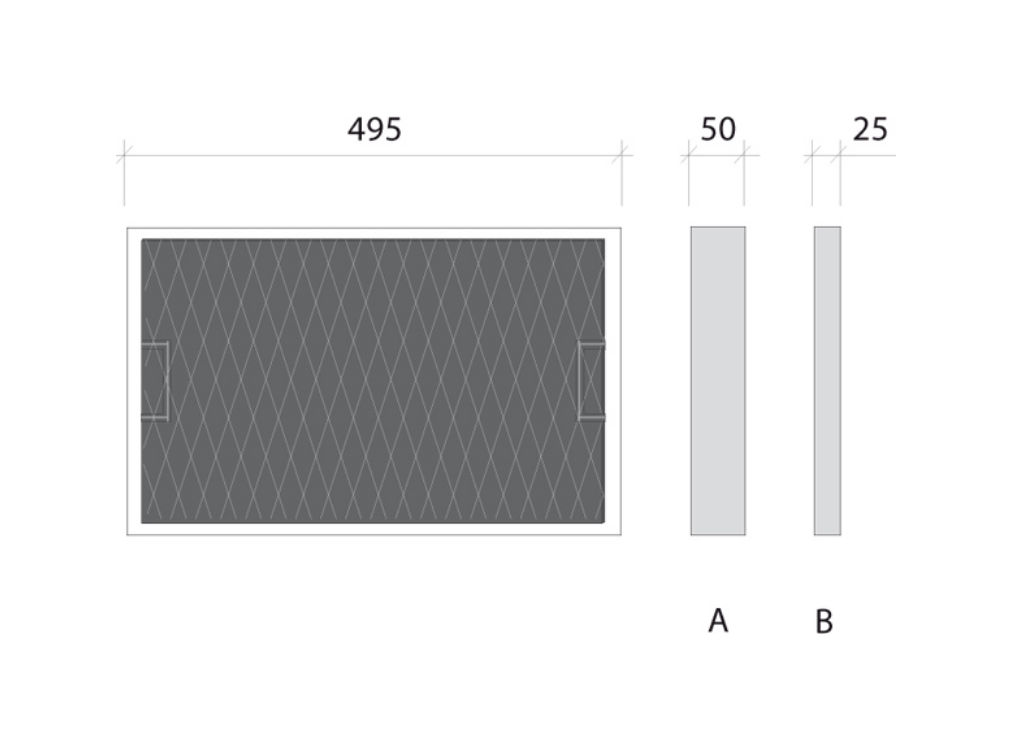

Trådnätsfilter finns i två storlekar. A är 50 mm och B är 25 mm tjockt.

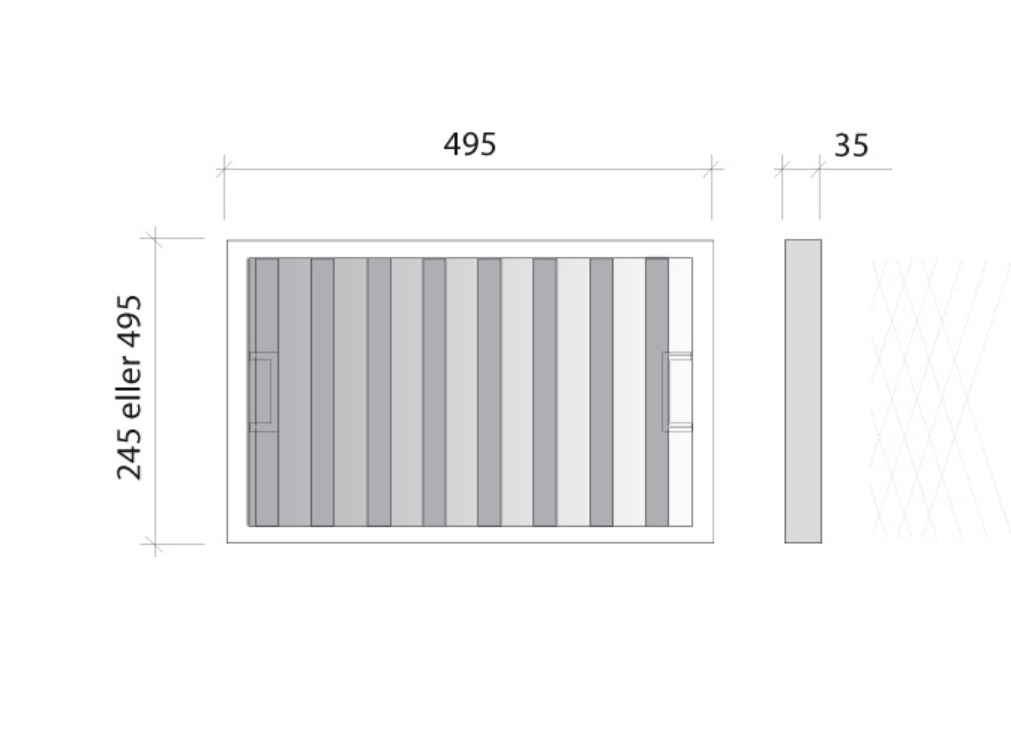

Flamskyddsfilter F finns i två storlekar och tjocklek 35 mm.

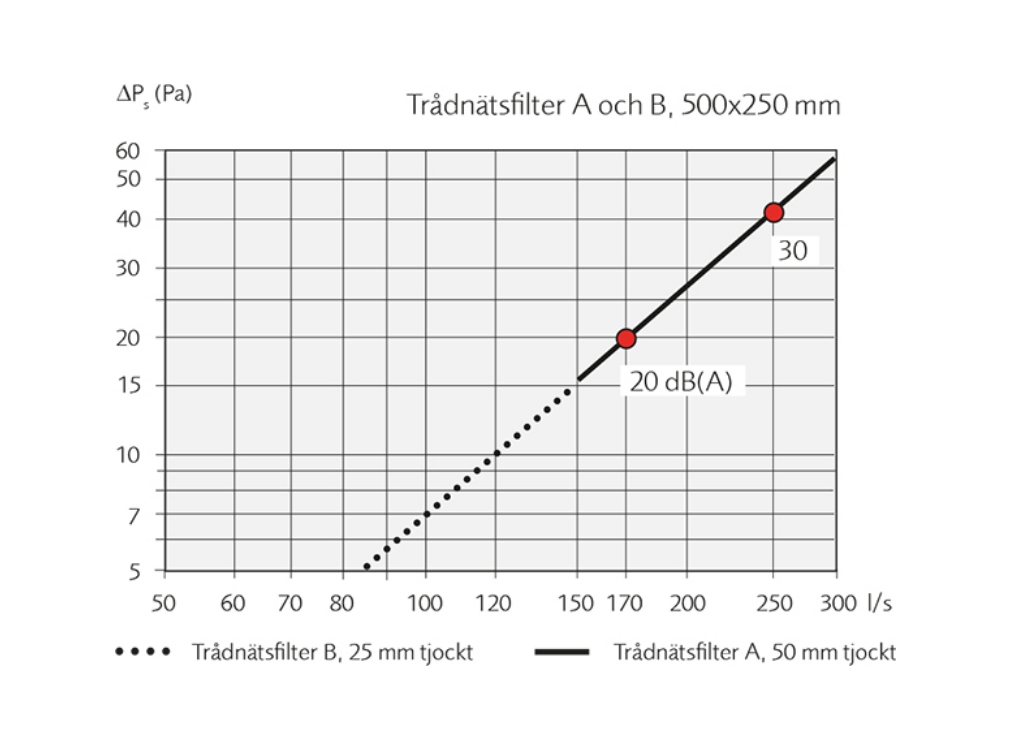

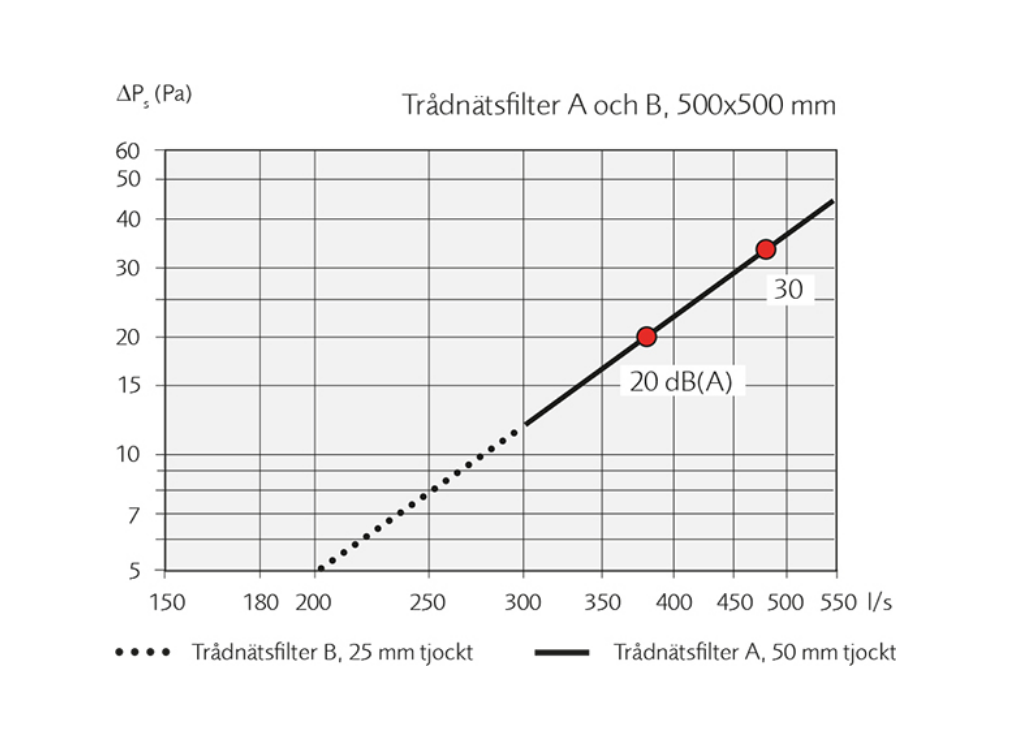

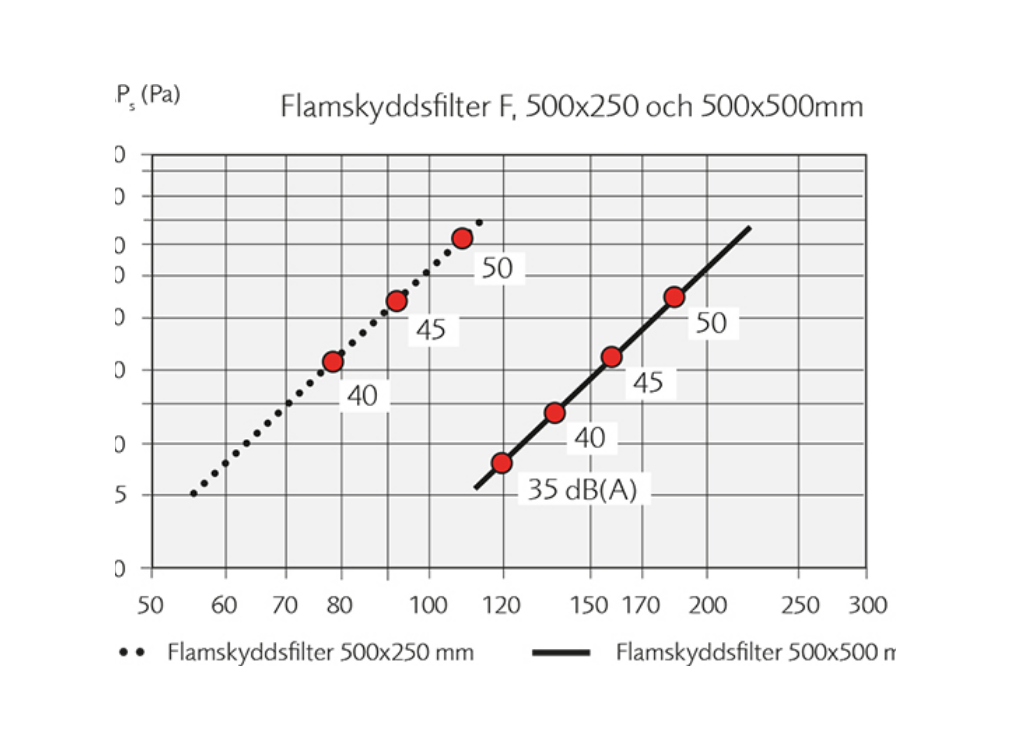

Luftflöde - tryckfall - ljudnivå

Redovisade dB(A)-värden gäller vid 10 m2 Sabine, vilket motsvarar en rumsdämpning på 4 dB.

Filterstorlek 500x250mm

Beteckning + antal filter i rad A mm B mm C mm L mm
FHV-5025-1 400 150 300 550
FHV-5025-2 900 150 300 1050
FHV-5025-3 1400 150 300 1550
FHC-5025-1 400 250 400 550
FHC-5025-2 900 250 400 1050
FHC-5025-3 1400 250 400 1550
D=330 mm, F=75 mm

Filterstorlek 500x500mm

Beteckning + antal filter i rad A mm B mm C mm L mm F mm
FHV-5050-1 400 250 400 550 75
FHV-5050-2 900 250 400 1050 75
FHV-5050-3 1400 250 400 1550 75
FHC-5050-1 400 500 630 550 65
FHC-5050-2 900 500 630 1050 65
FHC-5050-3 1400 500 630 1550 65

Luftflöde

Tabellen visar rekommenderade luftflöden över en filtercell.

Frånluft l/s Filter Storlek mm
150 - 250 A 500x250
300 - 500 A 500x500
75 - 150 B 500x250
150 - 300 B 500x500
60 - 80 F 500x250
110 - 140 F 500x500
Exempel: I ett filterhus FHV-5025-3-A finns tre trådnätsfilter A i storlek 500x250 mm. Rekommenderat max frånluftsflöde genom filterhuset blir då 3x250 = 750 l/s

Specifikation

Filterhus FHV – 5025 – 2 – A.

Förslag till beskrivningstext

Filterhus FHV av fabrikat Acticon för väggmontage med trådnätsfilter.

Modell = FHV eller FHC FHV
Storlek = 5025 eller 5050 5025
Antal filter i rad = 1, 2, 3 2
Filter = A, B eller F A
