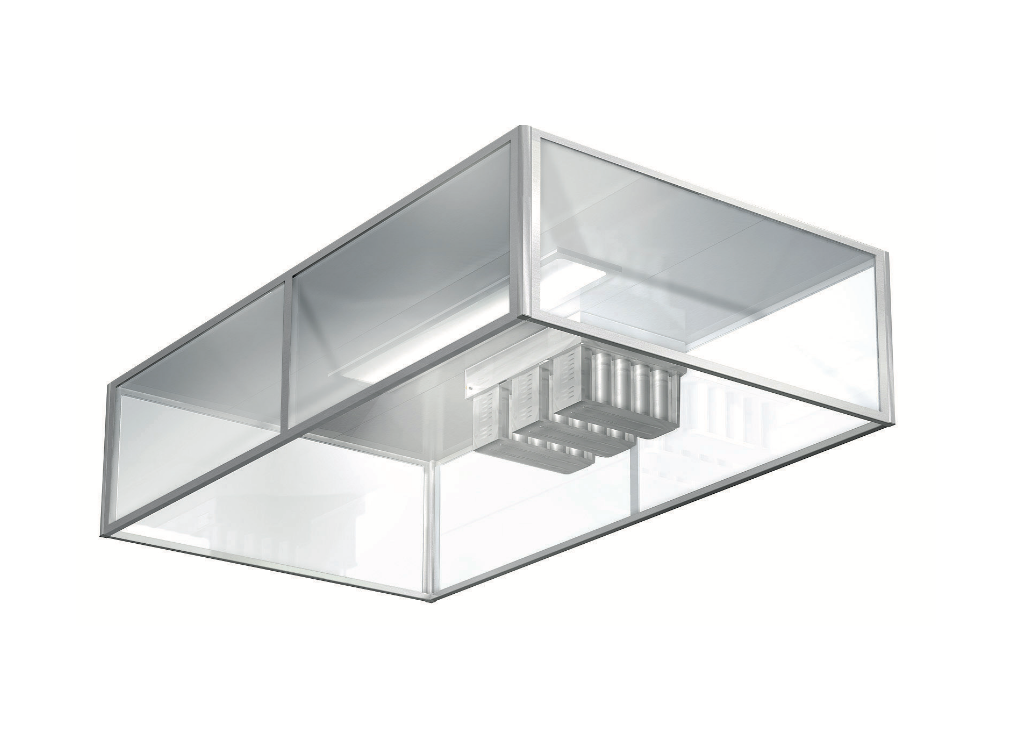

Frånluftskåpa AF

Kökskåpa över utrustning som avger fett, t.ex. stekbord, fritös och spis.

  • Fabriksmonterad kåpa med frånluft
  • Högeffektiva cyklonfilter för ökad brandsäkerhet och enklare rensning av frånluftskanaler
  • Sidor i rostfri stålplåt eller laminatglas
  • Infälld LED-belysning i täthetsklass IP 65
  • Tillbehör: UV-ljusrening och brandsläcksystem

Vill du veta mer om produkten?

Funktion

Förorenad luft sugs upp i kåpan mot de effektiva cyklonfiltren. Den filtrerade luften förs bort i frånluftskanalen.

Infälld belysning

Belysningsarmaturen är helt infälld och godkänd i täthetsklass IP 65, vilket innebär att den är dammtät och spolbar. Armaturen är försedd energi-snål LED-belysning (2000, 4000 och 5000 lumen). Belysningens ljustemperatur är 4000 K och med ett färgåtergivningsvärde RA(CRI) på 90.

Armaturen är utrustad med 2 m skarvsladd med kontakt för enkel vidarekoppling. Snabbt montage med endast en inkopplingspunkt. Armaturens längd och effekt är 710 mm / 18 W, 1310 mm / 36 W och 1610 mm / 45 W. Drivdon är utrustad med stöd för Dali.

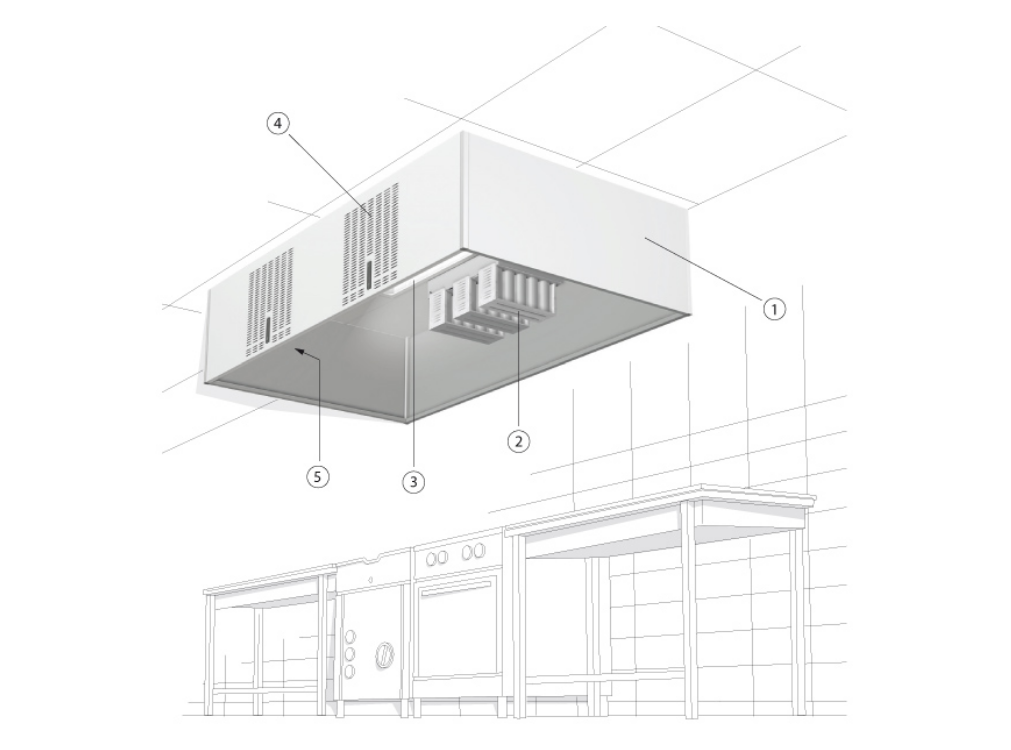

Konstruktion

Kåpan tillverkas i valfritt antal sidor och levereras fabriksmonterad.

  1. Sidor i rostfri stålplåt eller 3+3 mm laminatglas
  2. Cyklotec cyklonfilter med spjäll och mätuttag
  3. Infälld belysning LED, täthetsklass IP 65

Det effektiva cyklonfiltret fungerar lika bra om fläkten går på hel- eller halvfart.

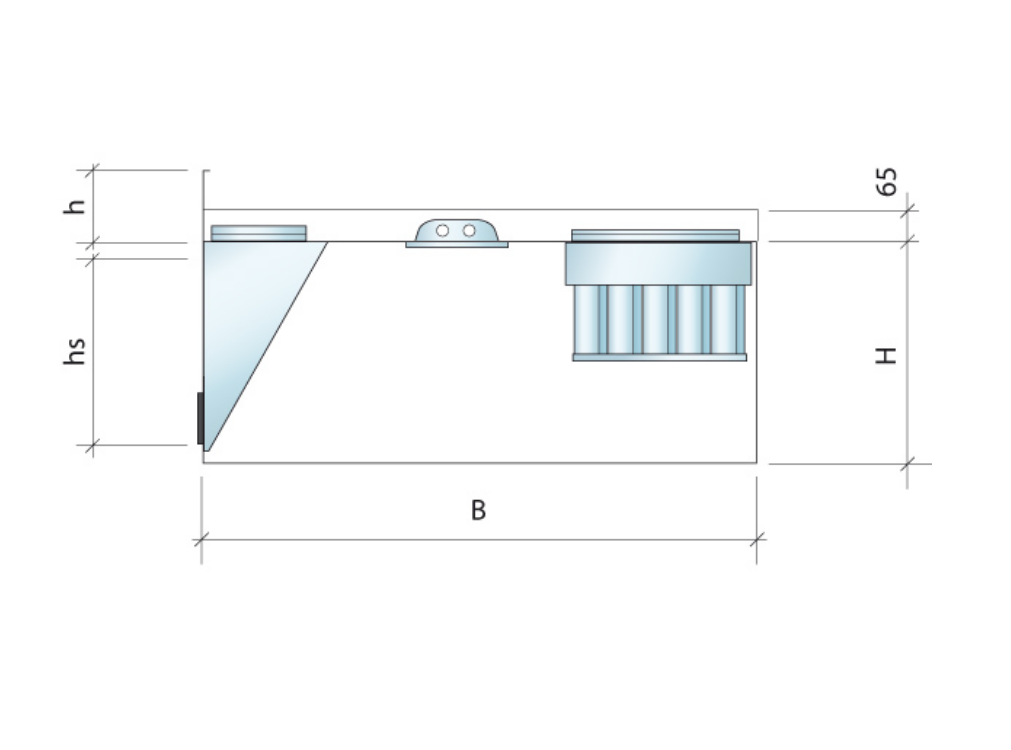

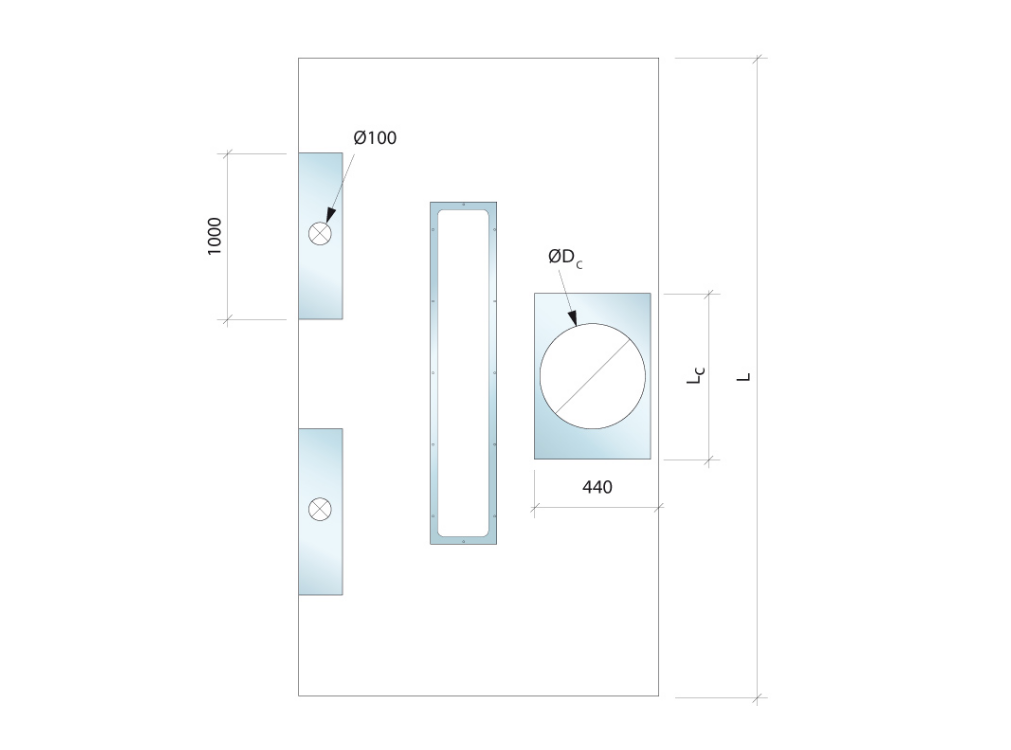

Mått

Kåpans standardhöjd H = 550 mm eller 350 mm, går även att få med andra mått.
Längd och bredd kan väljas fritt. Om längd x bredd är större än 3000x1800 mm, levereras kåpan i två eller flera moduler. Anslutningen på frånluften har nippelstos med gummiringstätning.

h = täckmantelns höjd
H = kåpans höjd
B = kåpans bredd
L = kåpans längd
ØDC = diameter frånluftsanslutning
LC = filterhusets längd

Frånluft

Antal filterkassetter i cyklonfilter Cyklotec bestäms av frånluftsflödet. För effektiv avskiljning rekommenderas ett tryckfall över Cyklotec på minst 20 Pa, vilket motsvarar det lägre frånluftsflödet i tabellen nedan. Vid det högre luftflödet är tryckfallet 80-90 Pa.

Frånluft l/s Antal filterkassetter ØDC mm LC mm
60 - 150 1 250 295
120 - 250 2 315 400
170 - 340 3 400 620
215 - 430 4 400 840
250 - 520 5 400 1060

Specifikation

AF – R – 4 – 2200 x 1200 x 550 – 1 x 400 – 400 l/s.

Förslag till beskrivningstext

Frånluftskåpa AF av fabrikat Acticon med sidor i borstad rostfri stålplåt (alternativt laminatglas). Frånluft och infälld LED-belysning i täthetsklass IP 65. Frånluftsanslutningar med spjäll och mätuttag. Cyklotec cyklonfilter med 100% avskiljning av partiklar; 7 µm vid rek. flöde och 9 µm vid halverat flöde. Täckmantel från överkant kåpa till rumstak.

R=Rostfri stålplåt G=Laminatglas R
Antal sidor 4
Längd i mm 2200
Bredd i mm 1200
Höjd i mm 550
Frånluftsanslutning: antal x diameter 1x400
Frånluft i l/s 400 l/s
