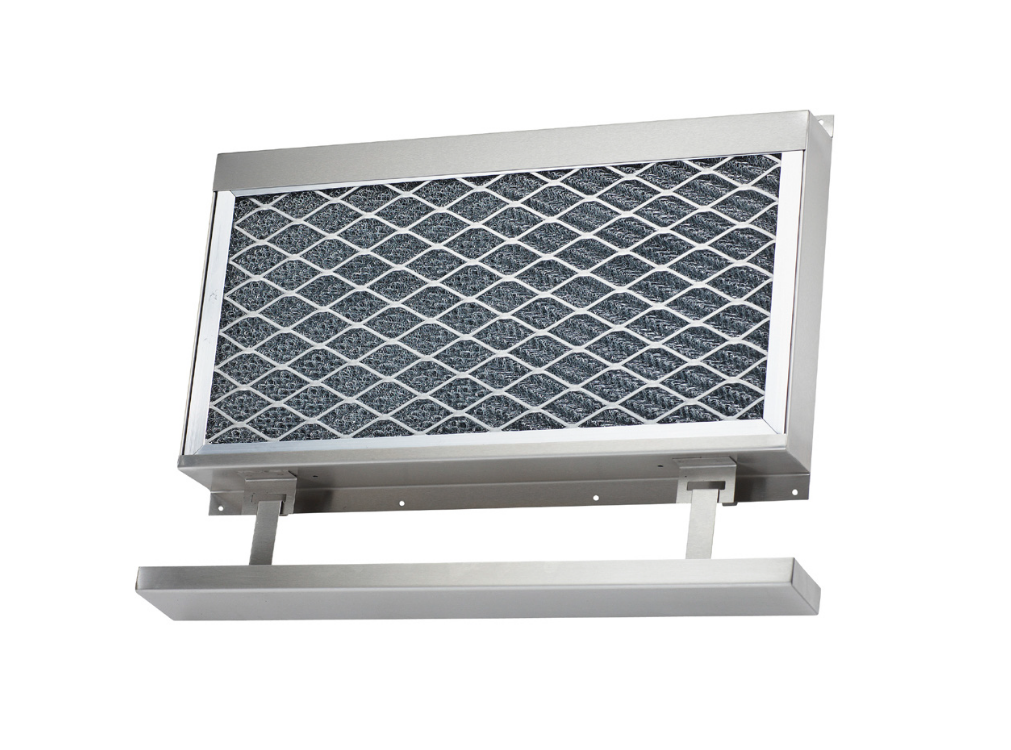

Filterram RH och RV

Enkel filterlösning vid låga bygghöjder och trånga utrymmen.

  • Filterram med trådnätsfilter i två tjocklekar
  • Monteras under eller i sidan på imkanalen
  • Tillverkad helt i rostfri stålplåt

Vill du veta mer om produkten?

Utförande

Filterramen tillverkas i 1 mm mattborstad rostfri stålplåt. Den består av en fästram, droppskål och trådnätsfilter. Både filter och droppskål demonteras enkelt för rengöring i diskmaskin.

Filter

Till filterram RH och RV används trådnätsfilter A eller B med måttet 500 x 250 mm.
Filtret består av en ram med fyllning av stickad galvaniserad tråd som avskiljer fett och kondens ur ventilationsluften. Typ A är 50 mm och B är 25 mm tjockt.

Filtren har skyddsgaller och fällbara handtag för enkel hantering och rengöring.

Samtliga filter har fällbara handtag för praktisk hantering.

Modeller

RH: Filterram för horisontellt montage
RV: Filterram för vertikalt montage

Mått

Filterramens längd L är 500 mm med ett filter och 1015 mm med två filter. Övriga mått framgår av nedanstående figurer.

Filterram RH för horisontellt montage.Filterram RH för horisontellt montage.

Filterram RV för vertikalt montage.

Trådnätsfilter A är 50 mm och B är 25 mm tjockt.

Specifikation

Filterram RH – A – 1.

Förslag till beskrivningstext

Filterram RH av fabrikat Acticon för horisontellt montage.

Modell = RH eller RV RH
Filter = A eller B A
Antal filter = 1 eller 2 1
