Kanal RTB
Ljuddämpande rektangulär kanal med integrerat galler för dolt luftintag.
- Tillverkad i högkvalitativ aluzinkplåt
- Kanalen mynnar under fönsterblecket som fungerar som väderskydd
- Levereras måttanpassad i längd
- Vanlig lösning tillsammans med luftdonet Easy-Vent med toppanslutning (Easy-Vent-D-T och -E-T) och luftdonet Flexi i serien Easy-Vent ROT
Vill du veta mer om produkten?
Beskrivning
Utförande
RTB är en komplett kanal som levereras i en enhet. Monteras ofta i samband med fönsterbyte men förekommer också i nyproduktion. Kanalen mynnar diskret under fönsterblecket och påverkar därmed inte fasadens utseende. Fönsterblecket fungerar också som ett naturligt väderskydd. Används tillsammans med luftdonet Easy-Vent med toppanslutning och luftdonet Flexi i serien Easy-Vent ROT.
RTB tillverkas i aluzinkplåt, ett åldersbeständigt material med mycket goda korrosionsegenskaper. Viktigt med tanke på att kanalen ska fungera under byggnadens hela livslängd. Den invändiga ljudisoleringen är typgodkänd avseende rensning, fibermedryckning och emissioner.

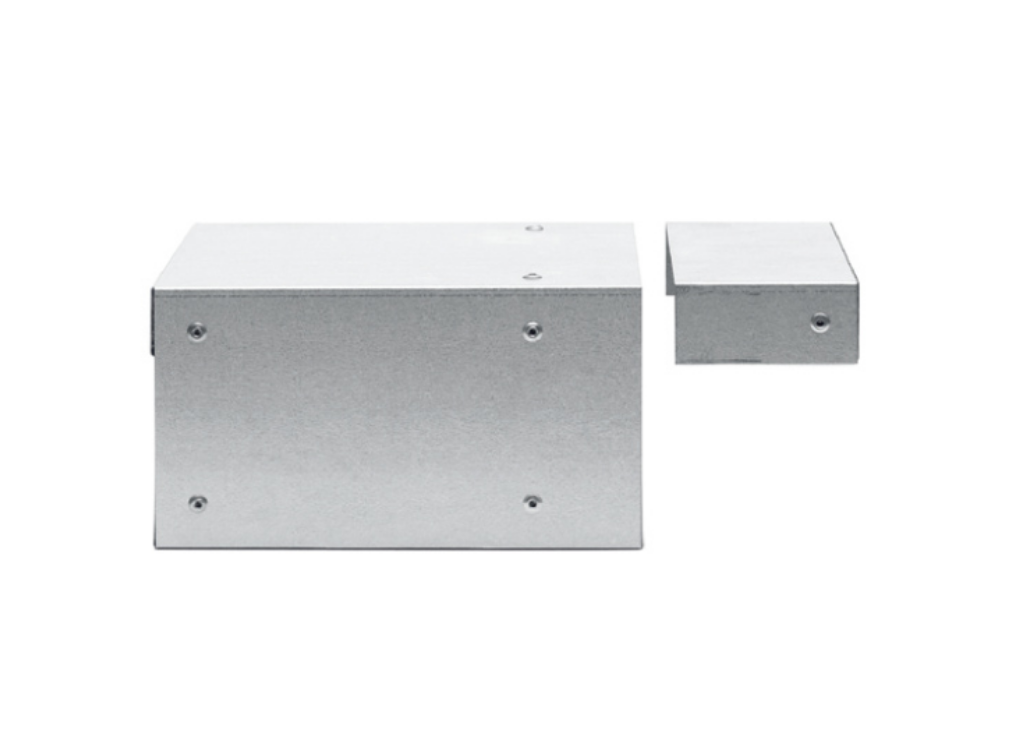

Kanal RTB levereras som komplett enhet, d v s inloppskanal G med integrerat galler är fast monterad från fabrik
Mått

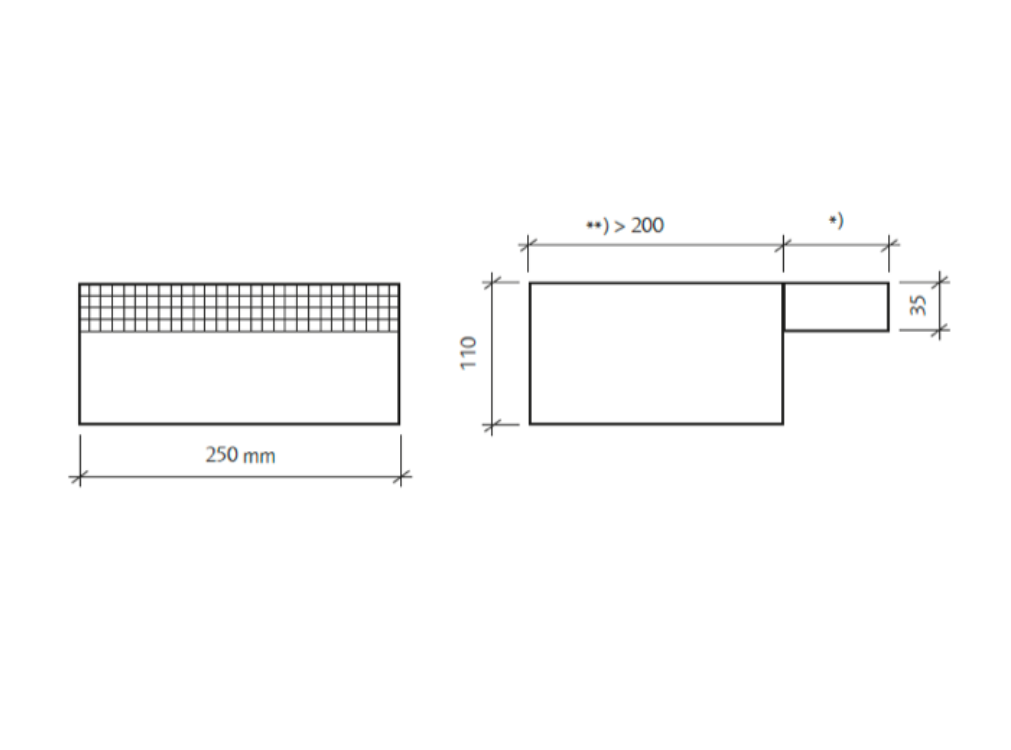

Kanalens mått enligt ritningar nedan. Observera att håltagningsmått alltid ska vara minst 5 mm större än angivna mått.
*) måttanpassas till aktuell väggkonstruktion
**) Kan levereras i andra mått
Tekniska data
Ljudreduktion
Tabellen nedan visar reduktionstalet för en komplett installation bestående av Easy-Vent eller Flexi, kanal RTB och radiator. Reduktionstalet Dn,e,w ref. 10 m² är uppmätt enligt ISO 140-10 och SS-EN ISO 717. Kontakta Acticon om ni önskar information om aktuella anpassningstermer.
Kanal RTB under fönsterbleck
Easy-Vent med toppanslutning samt Flexi (Easy-Vent ROT).
| Dn,e,w | Kanal | Regelvägg med mineralull | Betong |
|---|---|---|---|
| 49 | RTB | x | x |
Dokument
Produktblad RTB (1 sid.)
