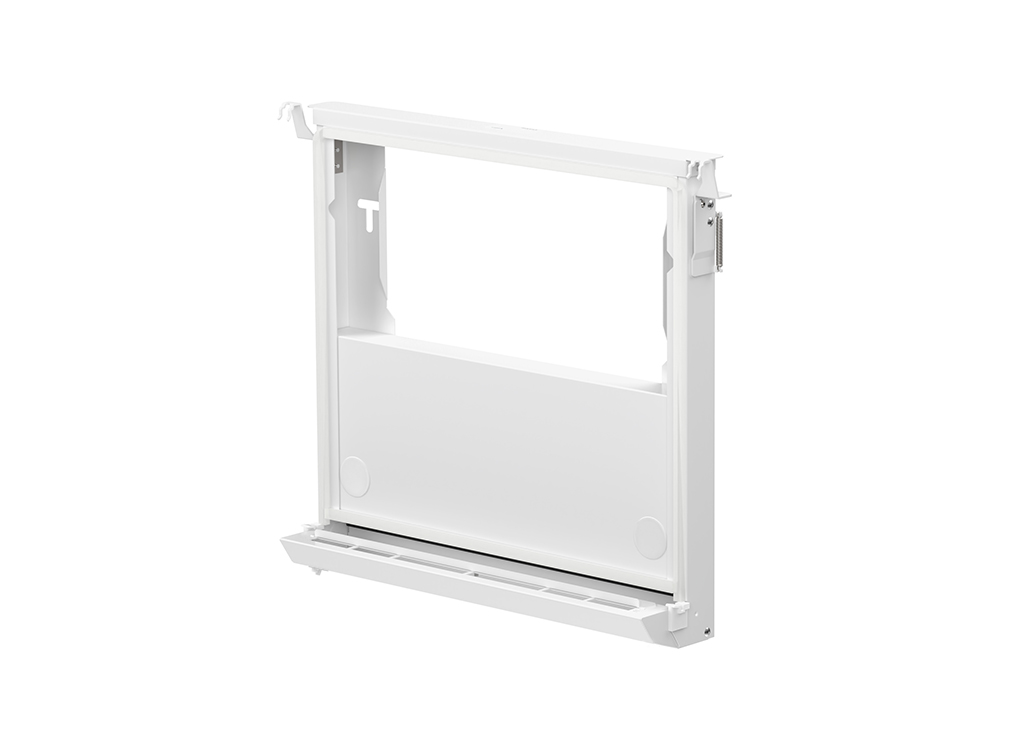

Easy-Vent FTX

Tilluftsdon för montage med radiator av typ dubbel- eller trippelpanel. Easy-Vent FTX är avsedd för kanalanslutning bakom donet.

Easy-Vent FTX tilluftsdon fungerar tillsammans med de flesta radiatorer av typ enkel-, dubbel- och trippelpanel. Observera att c-c måttet mellan radiatorns paneler måste vara minst 60 mm. På en trippelpanel gäller måttet de två panelerna närmast donet.

Eftersom luftdonet är konsol för radiatorn monteras två funktioner i ett och samma moment. Inga verktyg behövs för att fixera radiatorn mot luftdonet.

Luftdonet tillverkas i varmförzinkad stålplåt och är pulverlackerat i vit kulör RAL 9016.
Produkten är utvecklad för våra tuffa klimatförhållanden och tillverkas i Sverige.

Easy-Vent FTX används i byggnader med FTX- system.

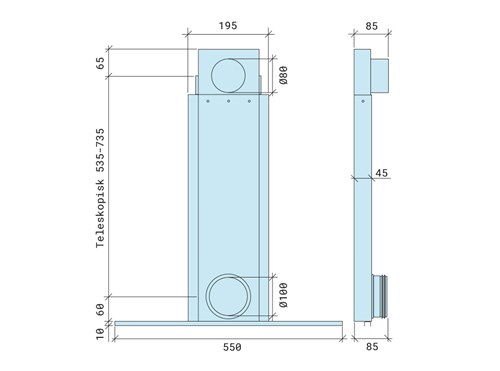

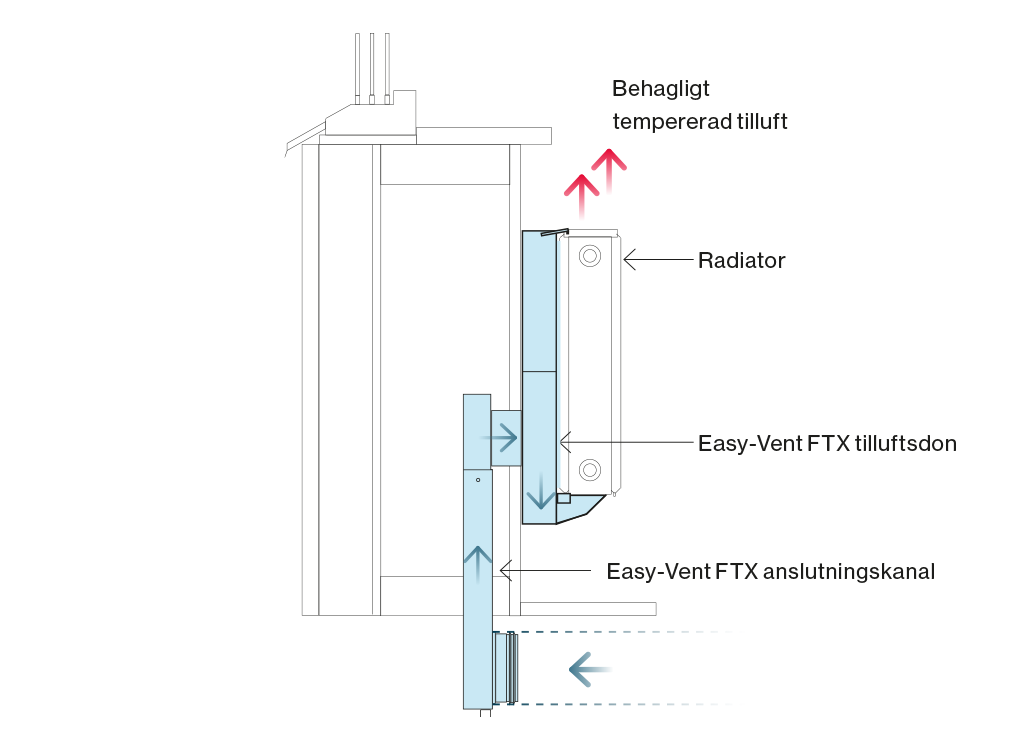

Filtrerad och förvärmd tilluft leds via teleskopkanal in i luftdonet som är monterat på väggen bakom radiatorn. I luftdonets underkant finns en ejektor som styr upp luften mellan radiatorns paneler. I kontakt med den varma radiatorytan eftervärms luften effektivt innan den släpps ut i radiatorns överkant. Radiatorn fungerar helt eller delvis som eftervärmare i tilluftssystemet beroende på dimensionering.
Ejektorns utformning skapar påtvingad konvektion pga hög lufthastighet utmed radiatorns yta, vilket ger en mycket effektiv värmeöverföring.

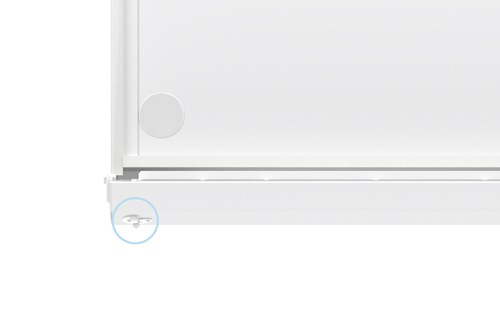

För att kunna kontrollera tilluften genom donet finns en mätpunkt på undersidan av donet.

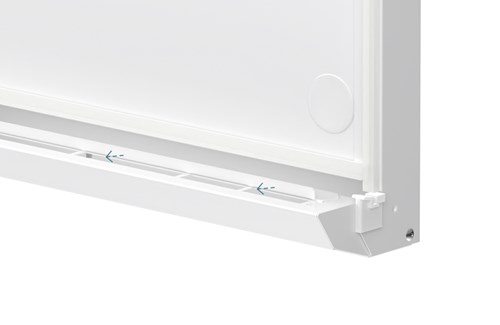

Easy-Vent® FTX är utrustat med ett spjäll som går att justera med fasta steg. På så sätt kan flödet anpassas i varje rum.

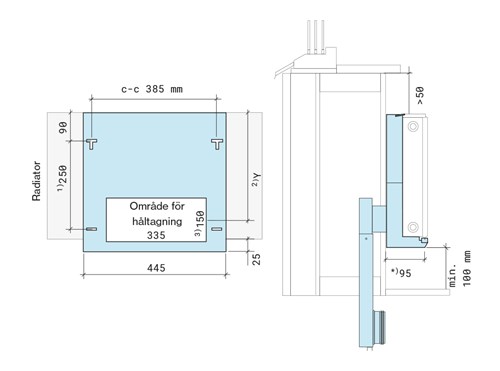

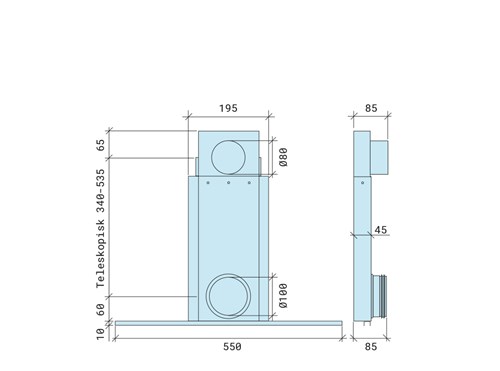

1)Radiatorhöjd -150 mm.
2) Centrumhöjd hålbild.
Radiatorhöjd -100 mm.
För don med höjd 300 mm är Y=210 mm.
3) För don med höjd 300 mm gäller 135 mm.

*)Avstånd från vägg till centrum första radiatorpanelen

1)För radiator med höjd 300 mm gäller 150 mm.
2)Centrumhöjd hålbild.
Radiatorhöjd -110 mm.
För don med höjd 300 mm är Y=200 mm.
3)För don med höjd 300 mm gäller 130 mm.

*)Avstånd från vägg till centrum
radiatorpanelen.

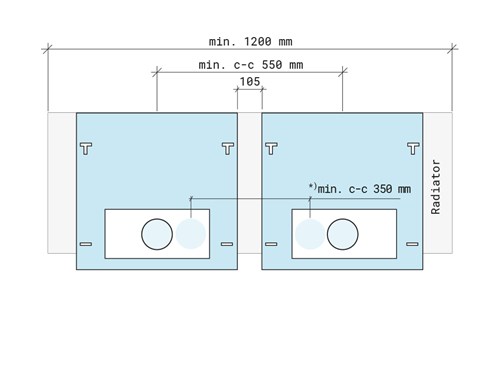

För att öka mängden tillförd tilluft går det utmärkt att placera flera luftdon bakom samma radiator. Minsta c-c mått mellan donen ska då vara 550 mm, vilket innebär att avståndet mellan donen blir 105 mm. För att båda luftdonen ska få plats måste radiatorn dock vara minst 1200 mm lång.

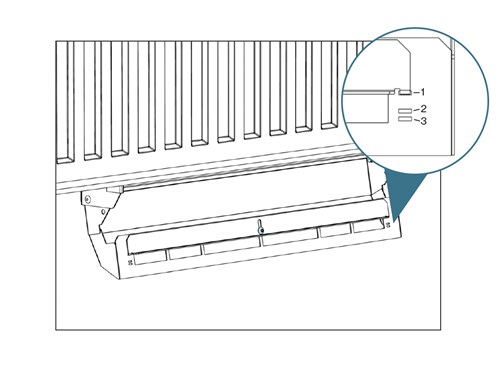

Easy-Vent FTX luftdon levereras med låsbart spjäll som kan ställas i tre fasta lägen. Spjället används för att balansera luftflödet mellan luftdonen i samma lägenhet. För justering av rätt totalflöde till lägenheten används ett traditionellt injusteringsspjäll som oftast monteras utanför lägenheten.

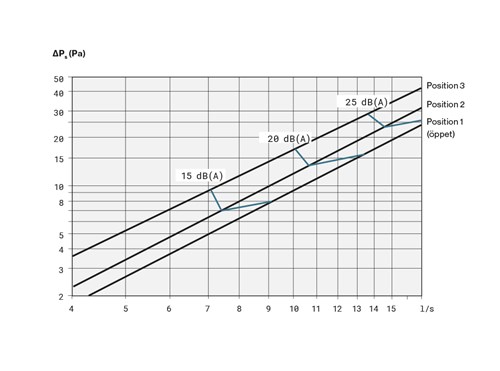

Diagrammet visar det statiska tryckfallet över Easy-Vent FTX och anslutningskanal.
1,0 m in från fönstret (radiatorn) är lufthastigheten 0,2 m/s
vid luftflödet 15 l/s.
