Kanal RVAL
Rektangulär kanal med renslucka och integrerat galler för dolt luftintag.
- Tillverkad i högkvalitativ aluzinkplåt
- RVAL består av fem måttanpassade delar;
inloppskanal G med integrerat galler + vertikal kanal VAL + förlängningsdel + vitlackerad renslucka + cirkulär kanal CS, CV eller CI - Inloppskanal G mynnar i fasadväggen under fönsterblecket (dolt luftintag)
Vill du veta mer om produkten?
Beskrivning
Kombinera för önskad funktion
RVAL är en väggenomföring bestående av fem måttanpassade delar:
- inloppskanal G med integrerat galler
- vertikal kanal VAL
- förlängningsdel
- vitlackerad renslucka med ljudreducerande baffel
- cirkulär kanal CS, CV eller CI
Inloppskanal G mynnar diskret under fönsterblecket och påverkar därmed inte fasadens utseende. Fönsterblecket fungerar också som ett naturligt väderskydd. Den vertikala kanalen VAL har en stos med gummiringstätning. Mot denna ansluts den cirkulära kanalen som mynnar bakom luftdonet. Förlängningsdelen och den vitlackerade rensluckan skjuts in i den övre delen av VAL.

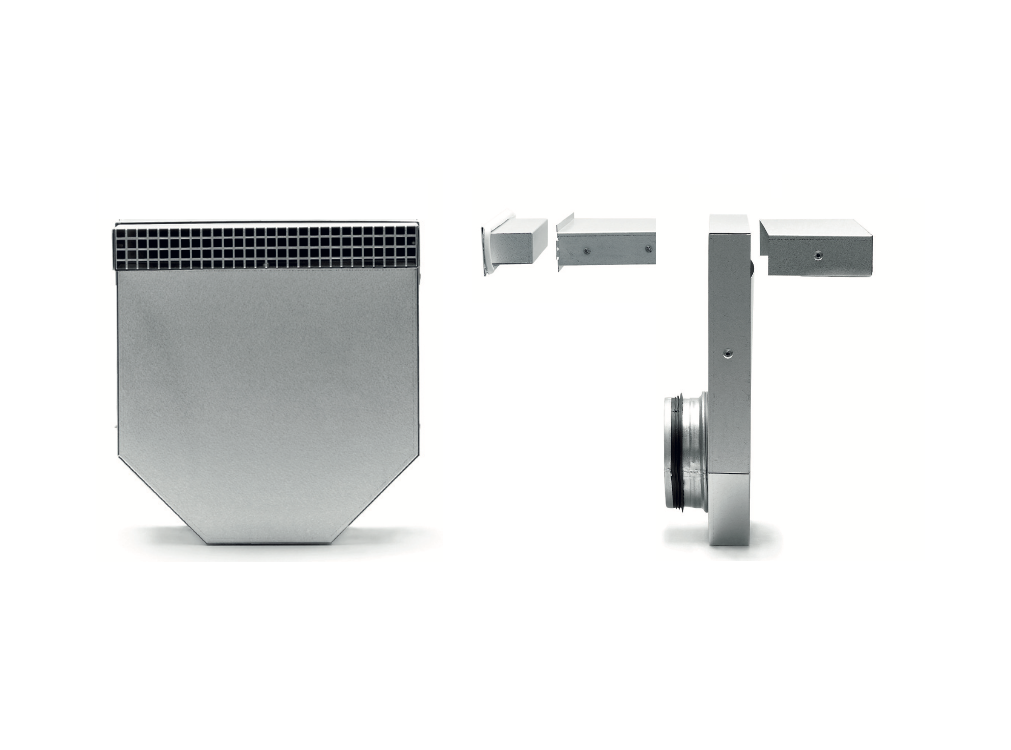

Kanal RVAL, d v s vertikal kanal VAL med stos, inloppskanal G med integrerat galler, förlängningsdel och vitlackerad renslucka. Här kombinerad med cirkulär kanal CS 100.
Tillhörande cirkulära kanaler
Utifrån aktuella ljudkrav och väggens konstruktion väljs lämplig cirkulär kanal. Den finns i tre modeller; CS, CV och CI.
CS 100
CV 100
CI 100
Utförande
RVAL tillverkas i aluzinkplåt, ett åldersbeständigt material med mycket goda korrosionsegenskaper. Viktigt med tanke på att kanalen ska fungera under byggnadens hela livslängd. För perfekt passform och enkelt montage är kanalen alltid måttanpassad.
Montage av kanalerna sker antingen på byggarbetsplatsen eller så monteras delar av kanalen in i prefab-väggar på fabrik.
För att göra rensningen enkel är den vertikala delen VAL avfasad i underkant, så att smuts inte fastnar i svåråtkomliga hörn.
Mått

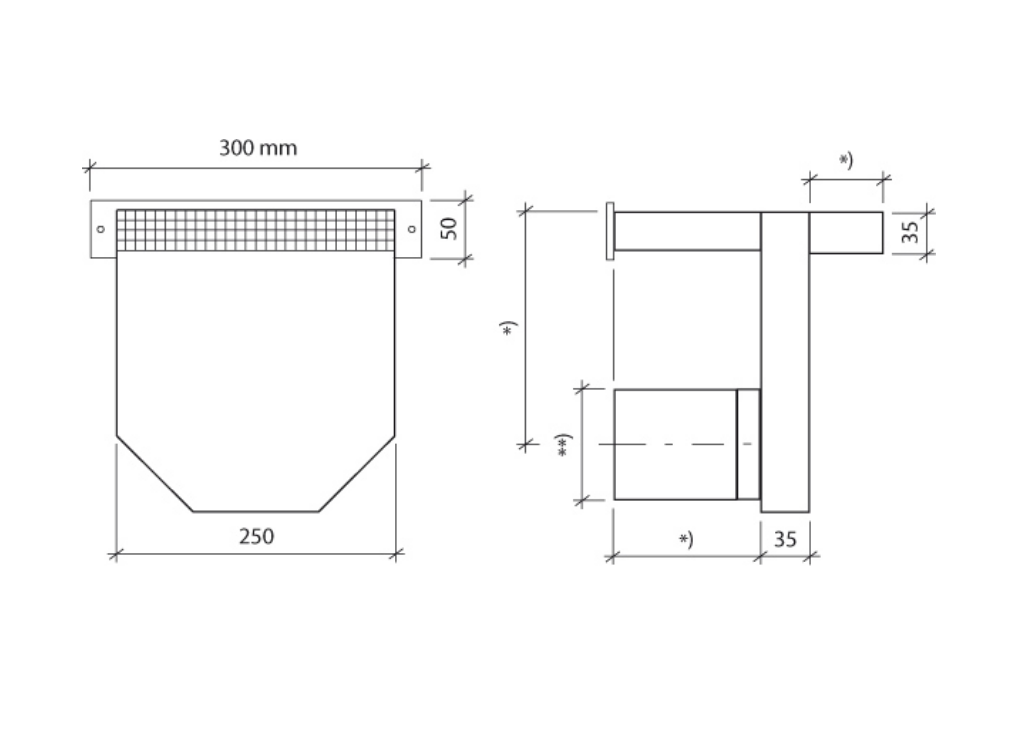

Kanalens mått enligt ritningar nedan. Observera att håltagningsmått alltid ska vara minst 5 mm större än angivna mått.
*) måttanpassas till aktuell väggkonstruktion
**) Ø100 mm med kanal CS och CV. Ø140 mm med kanal CI
Dokument
Produktblad RVAL (2 sid.)
