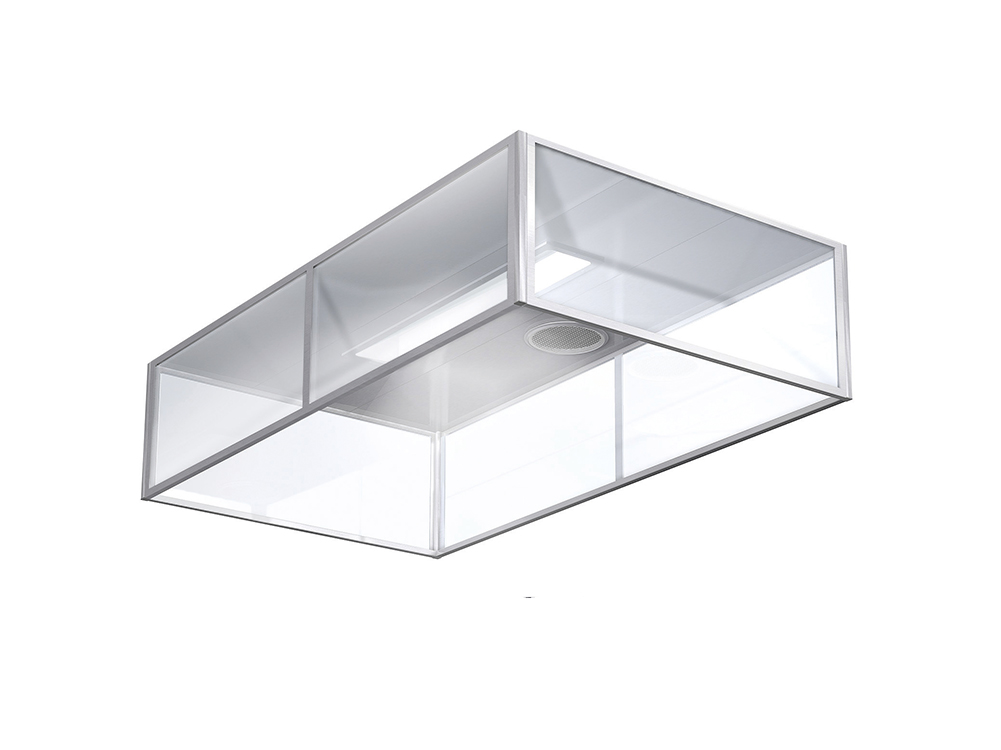

Diskkåpa AD

Kökskåpa anpassad för diskrum.

  • Fabriksmonterad kåpa med frånluft
  • Demonterbart frånluftsgaller
  • Sidor i rostfri stålplåt eller laminatglas
  • Infälld LED-belysning i täthetsklass IP 65

Vill du veta mer om produkten?

Funktion

Varm och fuktig luft sugs upp i kåpan och evakueras via frånluftsgaller och frånluftskanal.

Infälld belysning

Belysningsarmaturen är helt infälld och godkänd i täthetsklass IP 65, vilket innebär att den är dammtät och spolbar. Armaturen är försedd energi-snål LED-belysning (2000, 4000 och 5000 lumen). Belysningens ljustemperatur är 4000 K och med ett färgåtergivningsvärde RA(CRI) på 90.

Armaturen är utrustad med 2 m skarvsladd med kontakt för enkel vidarekoppling. Snabbt montage med endast en inkopplingspunkt. Armaturens längd och effekt är 710 mm / 18 W, 1310 mm / 36 W och 1610 mm / 45 W. Drivdon är utrustad med stöd för Dali.

Konstruktion

Kåpan tillverkas i valfritt antal sidor och levereras fabriksmonterad.

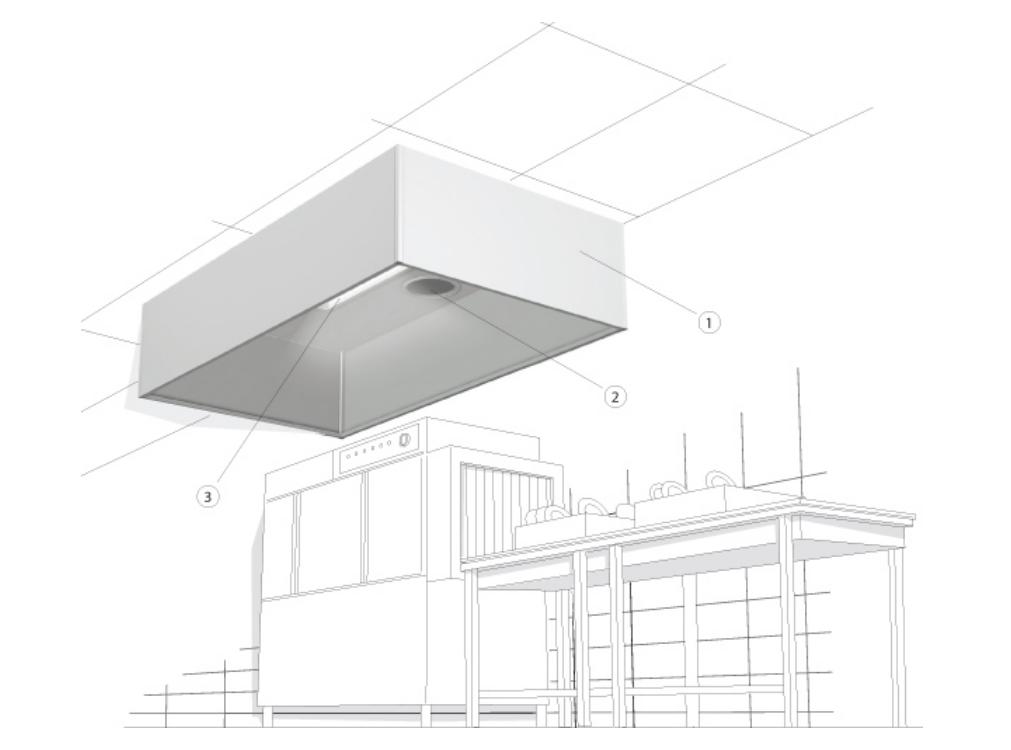

  1. Sidor i rostfri stålplåt eller 3+3 mm laminatglas
  2. Frånluftsgaller i storlek Ø200-400 mm
  3. Infälld LED-belysning, täthetsklass IP 65

Diskkåpor levereras oftast med två eller tre sidor.

Mått

Kåpans standardhöjd H = 550 mm eller 350 mm, går även att få med andra mått.
Längd och bredd kan väljas fritt. Om längd x bredd är större än 3000x1800 mm, levereras kåpan i två eller flera moduler. Anslutningen på frånluften har nippelstos med gummiringstätning.

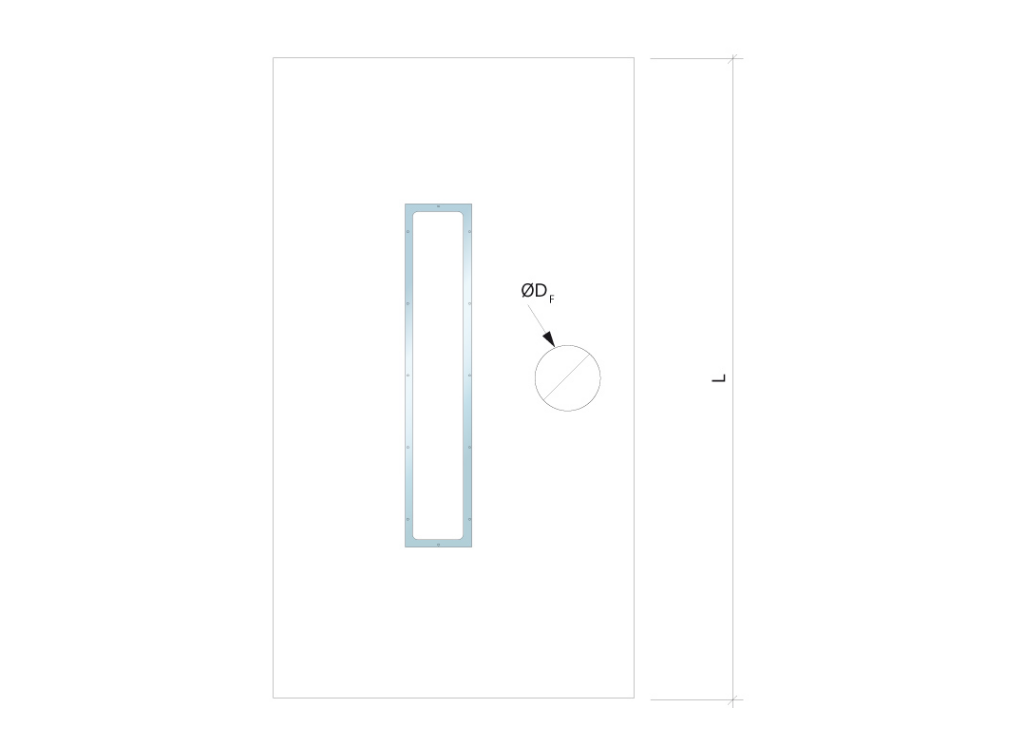

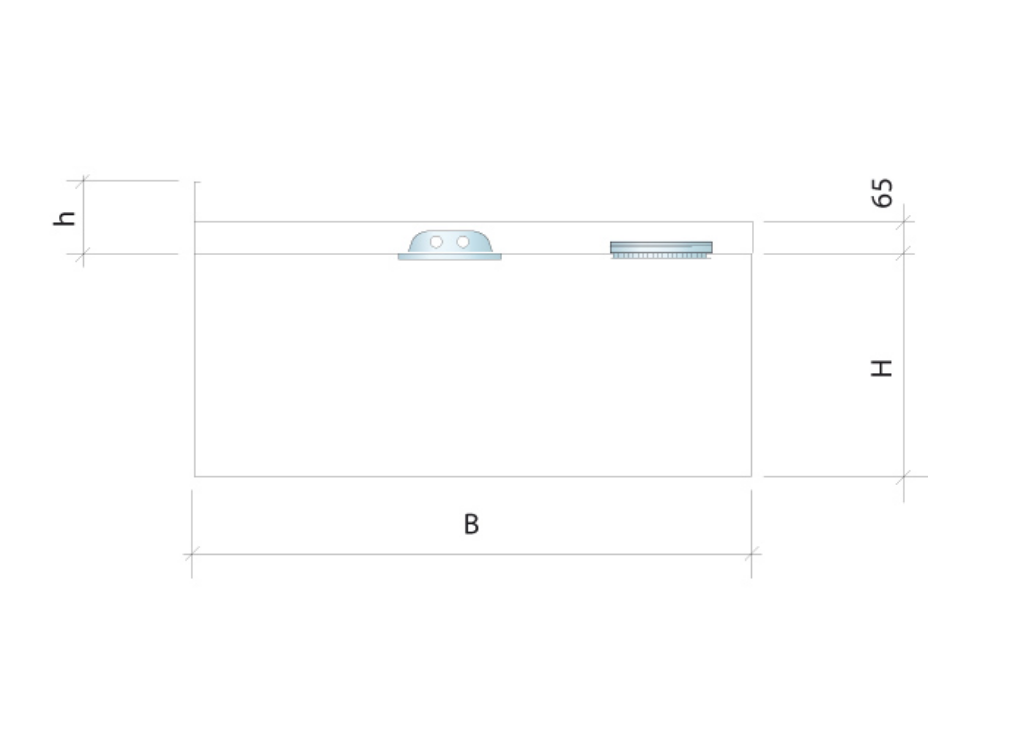

h = täckmantelns höjd
H = kåpans höjd
B = kåpans bredd
L = kåpans längd
ØDF = diameter frånluftsanslutning

Frånluft

I tabellen anges lämplig diameter ØDF på frånluftsanslutningen vid olika frånluftsflöden.

Frånluft l/s Frånlufts- anslutning ØDF
0 - 100 200
100 - 150 250
150 - 250 315
250 - 420 400

Specifikation

AD – R – 4 – 2800 x 1200 x 550 – 1 x 315 – 230 l/s.

Förslag till beskrivningstext

Diskkåpa AD av fabrikat Acticon med sidor i borstad rostfri stålplåt (alternativt laminatglas). Frånluft och infälld LED-belysning i täthetsklass IP 65. Stos med demonterbart galler på frånluften. Täckmantel från överkant kåpa till rumstak.

R=Rostfri stålplåt G=Laminatglas R
Antal sidor 4
Längd i mm 2800
Bredd i mm 1200
Höjd i mm 550
Frånluftsanslutning: antal x diameter 1x315
Frånluft i l/s 230 l/s

Produktblad AD (2 sid.)

Ladda ner

Modulkåpor_MIS

Ladda ner

3D-pdf AD (1 sid.) OBS! Om 3D-vislualisering ej fungerar, ladda ner dokumentet och öppna i Acrobat Reader.

Ladda ner

Projekteringsguide (7 sid.)

Ladda ner

Miljövarudeklaration kökskåpor och fettfilter (2 sid.)

Ladda ner
