Volymkåpa Eko - forceringsflöde

Volymkåpa Eko är en kåpa med in- och utfällbar fronthuv.

  • Helt integrerad - smälter väl in i kökets design. 60 cm bred, djup- och höjdmått som angränsande skåp.
  • Stor volym - energieffektiv osuppfångning redan vid låga flöden.
  • Ingen fläkt - ljudlös. Kopplas enkelt till befintligt ventilationssystem.
  • Snabb och enkel montering. Endast ett fåtal fästpunkter.
  • Passar i de flesta ventilationssystem. S-, F-, FX-, FT-, och FTX-system.
  • Enkelt att lyfta av frontluckan - enkel rengöring. Lättåtkomliga släta ytor, löstagbart fettfilter som enkelt rengörs i diskmaskin.

(Ingick tidigare i Casamjas produktsortiment)

Vill du veta mer om produkten?

Volymkåpa Eko är en kåpa med in- och utfällbar fronthuv. Denna fronthuv skall kompletteras med en frontlucka identisk med överskåpens luckor(ingår ej i vår leverans) och blir därmed helt integrerad i kökets design.

Med enkla handgrepp kan fronthuven lyftas av vilket underlättar för injustering och rengöring.

Effektiv osuppfångning redan vid låga flöden.

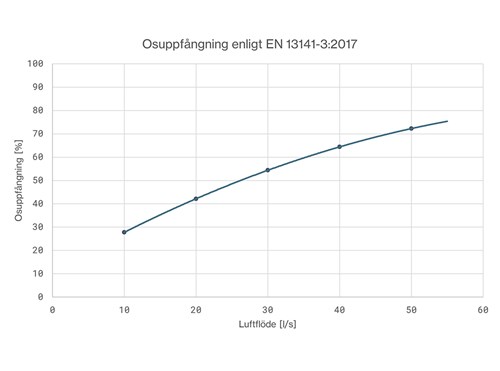

Tester utförda enligt EN 13141-3:2017, dock med den avvikelse att spiskåpan är monterad 500 mm över spishällen istället för 600 mm.

Redovisade flödesvärden uppmätt hos SP enligt standard EN 13141-3:2017 med kåpan monterad 500 mm över spishäll.



Osuppfångning Frånluft l/s
97% 20,2
90% 15,0
76,5% 10,0

Redovisade flödesvärden uppmätt hos SP enligt gamla standard EN 13141-3:2004

Mått

Levereras 60 cm bred med samma djup- och höjdmått som angränsande överskåp. Fronthuvens trälucka är hel och har samma höjdmått som övriga skåpsluckor.

Inga extra byggdelar krävs.

Standardmontage mellan två överskåp.

Med hänsyn till ovanstående är det viktigt att Volymkåpans mått kan fastställas tidigt under processen.

Material

Den väggfasta delen är tillverkad av vitpulverlackerad förzinkad stålplåt,

RAL 9016 glans 90. Den rörliga fronthuven är tillverkad av nickelfri rostfri.

Fettfilter

Stort effektivt fettfilter. Diskbart i diskmaskin.

Placerat diagonalt i skåpkåpans övre del.

Belysning

LED-belysning längs med hela volymkåpans bredd.

Inbyggd strömställare. Anslutning till väggfast eluttag med plug-in transformator.

Ventil

Luftflödet regleras med ett mekaniskt forceringsspjäll i metall. Grundflöde via kontrolventil Ø100 mm i metall.

Utfälld lucka ger forcerat luftflöde genom kontrollventil och forceringsspjäll, infälld ger grundflöde genom kontrollventil.

Vägguttag

Lämplig placering av vägguttaget är i eller ovan närmaste överskåp.

Anslutning till eluttag med plugin-transformator.
